供电电源

DC12V

使用场合

场合

避免粉尘，油雾及腐蚀性气体

温度

0℃-50℃

输出电流

额定5A

湿度

<80%RH，无凝露，无结霜

震动

<0.5G(4.9m/s2)10Hz-60Hz

绝缘电阻

常温下>500MΩ

冷却方式

自然冷却

保存温度

-20℃——65℃

绝缘强度

常温下0.5KV

外形尺寸

96*56*22mm

重量

100g

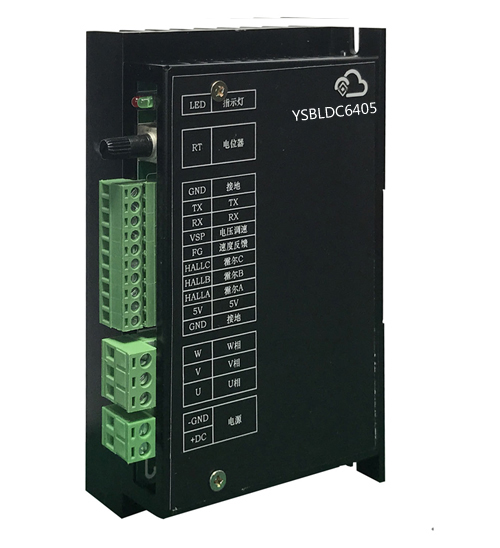

驱动器接线端口及指示灯说明

功能

标识

说明

电源

DC

直流DC12V-40V输入

电机端

UVW

U、V、W为电机三相输出信号，接电机绕组

    V+

外接电位器调速正极，不使用时悬空

Ve

外接调速信号，可外接电位器、模拟电压或PWM

V-

外接调速参考地

EN

使能，悬空或高电平时为正常，低电平待机

DR

方向，悬空或高电平时为正转，低电平反转

电源报警灯

绿色电源，通电后常亮。驱动器故障时变为红色

RJ1

电机启动时间调节（0.2-30S）

RJ2

内部调速电位器，顺时针旋转，电机转速由0-100%

SW1拨码

内外部调速切换，ON:内部   OFF：外部（此功能与外部VE接口冲突，当使用外部VE接口时此拨码应保持OFF：外部）

SW2拨码

电机旋转方向切换，ON:反方向，OFF：正方向 （此功能与外部DR接口冲突，当使用外部DR接口时此拨码应保持OFF:正方向）

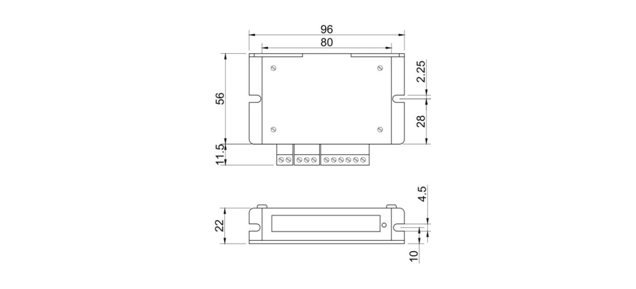

接线及尺寸示意图
