应用范围
高压无刷驱动器适用于AC220V输入额定6A以内有霍尔三相交流无刷电机。。
产品应用
科研,生产
工业控制
民用电器
产品特色
支持加减速缓冲时间与加减速加速度控制，可在指定行程内自动加减速并精确定位
支持外部PWM、频率信号对电机调速
电机电流PID调节控制，最大启动/负载电流、制动电流可分别配置
具有过流、过压、欠压、电机堵转等保护功能
电气性能 | 使用环境参数 | ||||
供电电源 | AC220V | 使用场合 | 场合 | 避免粉尘，油雾及腐蚀性气体 | |
温度 | 0℃-50℃ | ||||
输出电流 | 额定6A | 湿度 | <80%RH，无凝露，无结霜 | ||
震动 | <0.5G(4.9m/s2)10Hz-60Hz | ||||
绝缘电阻 | 常温下>500MΩ | 冷却方式 | 自然冷却 | ||
保存温度 | -20℃——65℃ | ||||
绝缘强度 | 常温下0.5KV | 外形尺寸 | 135*82*45mm | ||
重量 | 200g | ||||

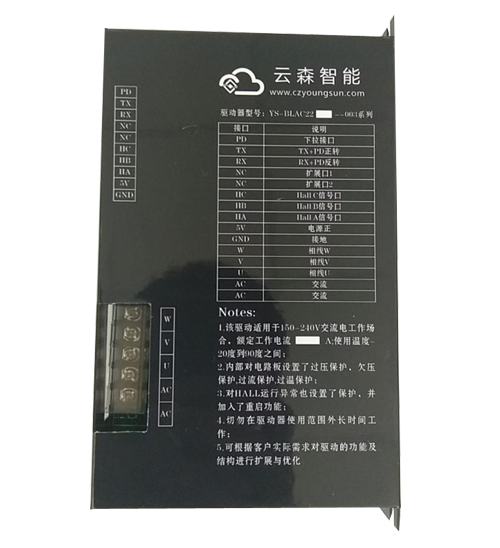

驱动器接线端口及指示灯说明 | |||||
功能 | 标识 | 说明 | |||
PD | 下拉接口 | ||||
TX | TX-PD正转 | ||||
RX | RX-PD反转 | ||||
NC | 扩展口1 | ||||
NC | 扩展口2 | ||||
HC | Hall C信号口 | ||||
HB | Hall B信号口 | ||||
HA | Hall A信号口 | ||||
5V | 电源正 | ||||
GND | 接地 | ||||
W | 相线W | ||||
V | 相线V | ||||
U | 相线U | ||||
AC | 交流 | ||||
AC | 交流 | ||||

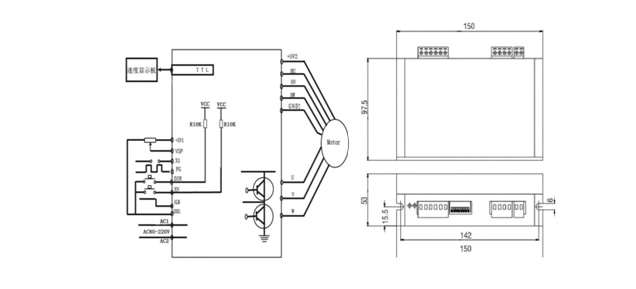

接线及尺寸示意图 | |||||
