高性价比，高速力矩大

单电源输入，电压范围AC50～80V(DC70～110V)

输出电流1.8A～7.8A，八档可调

微步细分数16档可调，最大步数12800步/转

独特的控制电路，有效降低运行噪音及电机发热

输入信号TTL兼容且光电隔离

具有自动半流、过压、欠压、短路保护等功能

脱机（ENA）保护功能

适配7.8A以下，外径57～86mm的两相步进电机

电气性能

供电电源    AC50V～80V（DC70-110V）

输出电流    电流7.8A/相（由面板拔码开关设定）

绝缘电阻    在常温下﹥500MΩ
绝缘强度    在常温常压下0.5KV，1分钟
外形尺寸    150×97.5×53mm
 重   量           约0.7kg

注意事项

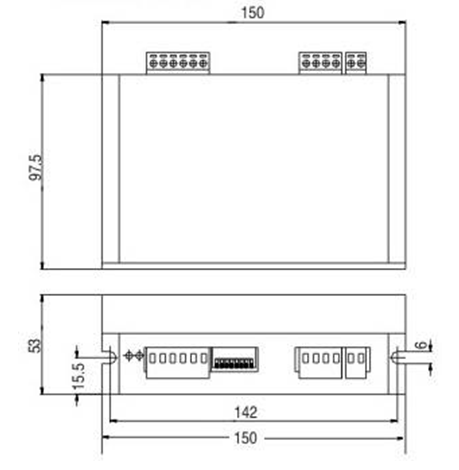

外形尺寸

1、驱动器安装时应保证设备的通风良好，建议使用侧面立式安装；机柜内有多个驱动器并列使用时保证相互之间的距离不小于5CM。当驱动器温度超过70度后，请另加散热器辅助散热。
2、为了确保使用安全，请务必将驱动器的接地保护端子的接地保护端子与设备保护地良好连接。
3、驱动器发生故障后，故障指示灯亮，请重新检查外围接线，需要重新上电，可使驱动器恢复工作。
